Onder redactie van: BeneluxSpoor.net / Auteur: Fred Eikelboom

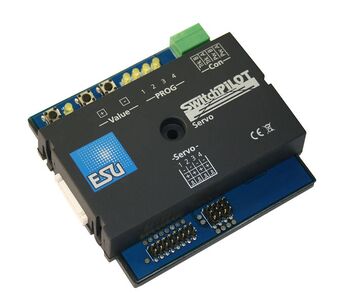

ESU Switchpilot Servo 51802

Leeg plaatje.gif
Afbeelding: 01
Bron: Onbekend
Foto gemaakt door: Onbekend


Gegevens

Aantal servo-uitgangen: 4
Aantal schakel-uitgangen: Onbekend
Kalibreren via de centrale: Ja
Massasimulatie (voor armseinen): Onbekend
Protocol: DCC/Motorola
Programmeerbaar op hoofdspoor (POM): Ja
Programmeerbaar op programmeerspoor: Ja
FunctieMapping: Onbekend
Gescheiden aansluitingen: Ja
Bediening via externe drukknoppen mogelijk: Ja
Stroomverbruik: Onbekend
Max. stroom per servo-uitgang: 250 milliampère
Totaal stroom van de servo-uitgangen: Onbekend
Max. stroom van de schakel-uitgangen: Met SwitchPilot Extension 2 ampère
Totaal stroom van de schakel-uitgangen: Onbekend
Activiteit-indicator: Ja
Power-indicator: Ja


Opmerkingen

Puntstukpolarisatie van wissels is mogelijk door de Switchpilot Extension 51801 toe te passen.
Maximale ingangsspanning: 18 Volt AC of 24 Volt DC.


Bijzonderheden

Bij de Märklin 6021 kunnen 'programmeren op het hoofdspoor' en 'programmeren op het programmeerspoor' niet gebruikt worden.
Bij de Roco/Fleischmann Multimaus kan 'programmeren op het programmeerspoor' niet gebruikt worden.


Gerelateerde termen: Marklin, Maerklin, Mærklin


Meer informatie

Externe website:
Fabrikant.
Documentatie:
Gebruiksaanwijzing (pdf).
