Yamorc YD7010
|

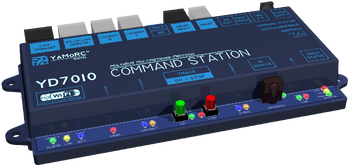

| Afbeelding: 01
|
| Yamorc YD7010
|
| Foto gemaakt door: Yamorc
|
|
|
|
| Protocol
|
DCC
|
| Snelheidsstappen
|
28, 128.
|
| Besturings-bussen
|
X-bus, LocoNet
|
| Terugmeld-bussen
|
Loconet, S88, RS
|
| Computer-interface
|
Via USB.
|
| LAN
|
Ja
|
| WiFi/WLAN
|
Ja
|
| B-Bus
|
Ja
|
| RS-Bus
|
Ja
|
| Maximaal aantal adressen bedienbaar
|
?
|
| Maximaal aantal adressen op te slaan
|
117 Lok-adressen
|
| Maximaal tegelijk aan te sturen locs
|
?
|
| Maximaal aantal accessoires
|
2048
|
| Maximaal aantal functies
|
?
|
| Wisselstraten programmeren
|
?
|
| Aparte programmeerspoor-aansluiting
|
Ja
|
| Boosteraansluiting
|
LocoNet-B, Roco B-Bus
|
| Connector (naar rails-aansluiting)
|
Onbekend
|
| CV schrijven
|
Ja
|
| CV lezen
|
Ja
|
| RailCom
|
Ja
|
| Uitgangsspanning
|
13,8 – 17,8 Volt.
|
| Maximale uitgangsstroom
|
3A
|
| Website fabrikant
|
Yamorc
|
| Handleiding
|
Yamorc (PDF)
|
- Unieke DCC-signaalgenerator:
– Met prioriteitscontrole en interleaved pakketgeneratie.
– Wijzigingen die door een interface worden verzonden, worden direct doorgegeven naar de baan.
– Genereert RailCom Cut-Out.
- Een geïntegreerde 3A Booster
- Bedrijfsspanningsbereik van 15 – 19 VDC. Geeft een baanspanning van 13,8 – 17,8 Volt. Dat betekent veilig voor schaal N materieel en krachtig voor schaal H0 materieel.
- Meerdere modelspoor-compatibele interfacebussen:
– LocoNet, de wereldstandaard van Digitrax Inc.
– XpressNet, van de uitvinder van DCC: Lenz
– Goede oude S88-signalering, volledig compatibel met ES-IN-Link door gebruik van YD6902-EXT-adapters.
- USB-interface voor drie virtuele COM-poorten:
– YD.Command
– LocoNet
– XpressNet
- De USB-aansluiting kan ook worden gebruikt om de firmware van de YD7010 te updaten
- Volledige netwerkmogelijkheden:
– WiFi-toegangspunt, geeft directe toegang tot smartphones, tablets en handheld controllers
– 100baseT RJ45 bekabelde netwerkaansluiting, maak verbinding met het thuisnetwerk en verbind op betrouwbare wijze de pc-software
- Door middel van de ingebouwde YD9401-module die zorgt voor 6 verschillende, maar gelijktijdig bruikbare netwerkprotocollen op WiFi en LAN:
• XpressNet-LAN,
• Z21®,
• LocoNet binair,
• LocoNet LBServer,
• JMRI: WiThrottle
• YD.Command
- Boosterinterface van LocoNet-B met 800mA LocoNet RailSync-signalen
- Handcontroller, terugmeldmodules etc. interface van LocoNet-T met 12VDC, 800mA voeding
- 1 Amp XpressNet-voeding
- Roco R-BUS-compatibele terugmeldingen op XpressNet-aansluiting
- Roco B-BUS voor compatibele boosters op RJ10-aansluiting
- Lenz RS-BUS-compatibele terugmeldmodules
- Infraroodsensor voor het gebruik van IR-gebaseerde afstandsbedieningen zoals de Uhlenbrock "IRIS" of de Piko "DigiFern"
- Duidelijke LED-indicatoren
- Programmering:
– POM schrijven
– Servicemodus (programmeerspoor)
– ES-Link-compatibele modules zoals YD8044, YD8008, YD8116, YD6016ES, YD7403
- Apart aan te schaffen, schakelende voeding met keuze uit:
– 15V vaste spanning / 4A
– 18V vaste spanning / 3,4A
|
|
