Onder redactie van: BeneluxSpoor.net / Auteur: Ronald Koerts
In dit artikel laten we zien hoe je op een gemakkelijke manier een klimspiraal volgens de methode van Rainer Lüssi kunt bouwen. Wat heb je nodig?
Het principeJe kunt een grote plaat met een behoorlijke dikte van acht mm nemen. Daarop één wending van de spiraal uittekenen, en deze uitzagen. Dat kost ontzettend veel hout, want het middengedeelte van de plaat gebruik je niet. Rainer heeft een manier uitgedacht om met rechte stroken, trapeziumvormig, een klimspiraal te maken. Je verlijmt de trapeziumvormige platen op zodanige wijze dat er een cirkelvorm ontstaat. Doordat je twee platen op elkaar verlijmt, kun je met minder dikke platen werken, om toch dezelfde stevige basis te krijgen. BerekeningenVan Rainer's website is een Excel-bestand te downloaden. Na het downloaden kun je het bestand gebruiken om je spiraal te berekenen. Er staan al een aantal railsystemen in en je kunt je eigen railsysteem toevoegen aan het bestand. Wij hebben deze Excelsheet vertaald naar het Nederlands. Deze is hier te downloaden, Download Excel-bestand.
Na het invoeren van de gegevens, zoals de te overbruggen hoogte, krijg je de afmetingen van de trapeziumvormige plaat. Deze moet je dan tig keer hebben. Dit is natuurlijk afhankelijk van het aantal wendingen dat je nodig hebt om het volgende niveau te bereiken. Trapeziumvormige platenNu de afmetingen van de trapeziumvormige plaat bekent zijn, kun je kijken naar hoe het gezaagd moet worden. Het gemakkelijkst is het, wanneer je een standaard plaat van 2440 mm bij 1220 mm in stroken laat zagen bij je houthandelaar of bouwmarkt. De stroken moeten de breedte van de trapeziumvormige plaat hebben. Nu hoef je alleen nog thuis de stroken in te korten op de juiste maat. Uitleggen van de spiraalVoordat je de hele spiraal gaat verlijmen leg de spiraal uit. Dan kun je zien hoe de groot de spiraal is en hoe de platen verlijmd moeten worden. Nu kun je ook bepalen hoe je de overgang van het eerste niveau naar de spiraal gaat maken. Het mooiste is om de spiraal uit de bodemplaat te laten komen. VerlijmenDe trapeziumvormige platen kunnen nu aan elkaar verlijmd worden. Doe dit volgens de schets die in de Excelsheet staat. Het lijmen gaat het gemakkelijkst door de platen plat te verlijmen. Bij kleinere spiralen, tot 30 — 40 cm hoog, kun je alle platen aan één stuk verlijmen.

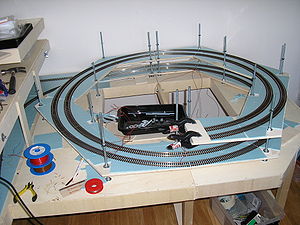

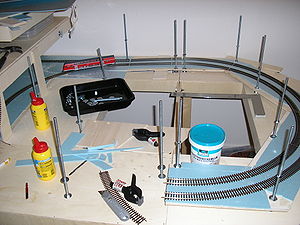

Gaten voor de draadeindenNa het verlijmen moet de locatie van de gaten worden bepaald. Als je nu de spiraal in één stuk hebt en plat hebt liggen, kun je het gat in één keer door de gehele spiraal boren. De grootte van de gaten hangt af van de maat van de draadeinden, maar één of twee mm groter dan de buitenmaat van de draadeinden is aan te bevelend, dus draadeinde M8, gat M10 (boortje 10) Voorbereidingen opbouwenHet opbouwen gebeurd in een aantal fases en gedeelten. Het is verstandig om direct bij het opbouwen de rails aan te brengen, inclusief eventuele scheidingen van de blokken en secties. Ook is het verstandig om direct alle draadjes voor de stroomvoorziening / bezetmelders aan de rails te solderen. Nu kun je nog makkelijk overal bij komen. Een aantal voorbereidingen: Meerdere stukkenJe kunt de verlijmde spiraal nu eventueel opdelen in twee stukken om het opbouwen te vergemakkelijken. Maar dan moeten de locaties van de draadeinden hier wel op afgestemd zijn. Een andere mogelijkheid is om op de naad een extra steun te verlijmen, waar de twee delen van spiraal op steunen. LocatieBepaal de locatie waar de spiraal moet komen. Teken de locatie af met behulp van de gaten in de spiraal. Teken de locatie van het begin van de spiraal af. OvergangHet mooiste is om ter plaatse van de overgang van de onderbouw / onderste niveau en het begin van de spiraal, de onderbouw in te zagen en zo heel langzaam de spiraal te laten beginnen. Dit geeft wat zaagwerk, maar is wel de mooiste oplossing. De spiraal kan nu verlijmd worden aan de onderbouw. Draadeinden plaatsenNu is het tijd om de spiraal met niveau's op te bouwen naar de gewenste hoogte. Op lengte makenDraadeinden zijn te verkrijgen in lengtes van ongeveer één meter. De meeste mensen moeten deze daarom op maat zagen. Het gemakkelijkst gaat dat met een ijzerzaagje. BorgingDe draadeinden kunnen aan de onderkant van de baan met een extra moer geborgd worden. Hiermee wordt voorkomen dat het draadeind iedere keer los komt. Als zekerheid kun je wat secondelijm of loctite in de schroefdraad laten lopen. OpbouwenNa het plaatsen van het eerste stuk bij de overgang kan er telkens een stuk worden geplaatst. Het nieuwe stuk rust op moeren en plaatjes (sluitringen). Deze moeren en plaatjes breng je op grofweg de juiste hoogte aan. Daarna plaats je het stuk. Een stappenplan:

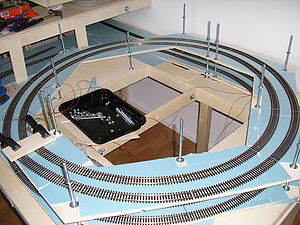

Het is aan te bevelen om tijdens het opbouwen van de spiraal ook de geluiddemping, rails en draden voor de stroomvoorziening aan te brengen. Eventueel kun je dan ook meteen de scheidingen voor de blokken en secties aanmaken. Dit heeft alles te maken met de bereikbaarheid wanneer straks de gehele spiraal gereed is. AfstellenNa het aanbrengen van alle niveaus kan de spiraal afgesteld worden. Met een stelblokje kun je de exacte hoogte tussen de niveaus bepalen. Je kunt eventueel een hellingwaterpas of een hellingsmeter gebruiken, om de exacte helling in te stellen. Na het afstellen kun je proefrijden met de spiraal. Meestal moet je (rest van de tekst volgt)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
